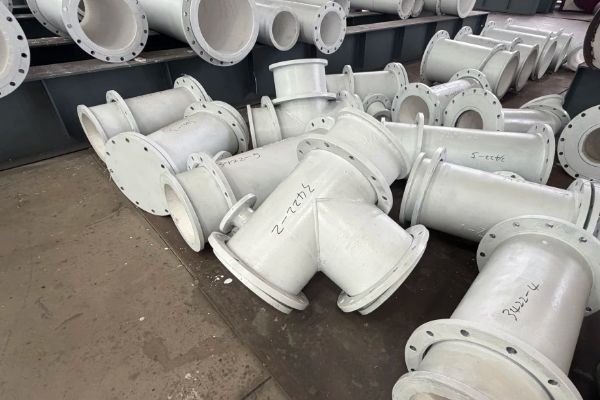

陶瓷貼片耐磨彎頭憑借優異的耐磨性能，廣泛應用於電廠、礦山、水泥等行業的物料輸送場景，而陶瓷貼片耐磨彎頭防脫落工藝是保障其使用壽命的核心關鍵。陶瓷貼片脫落的核心誘因多為基體處理不徹底、粘接材料選型不當或施工流程不規範，因此，防脫落工藝需圍繞“基材適配、粘接牢固、結構加固”三大核心，從源頭規避脫落隱患，確保彎頭在高磨損、強衝擊工況下長期穩定運行。

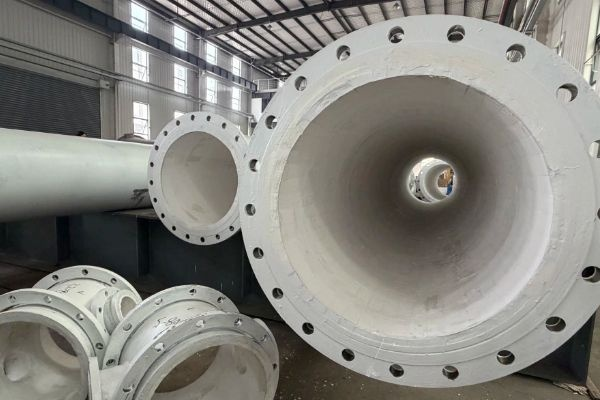

陶瓷貼片耐磨彎頭防脫落工藝中基材預處理是防脫落的基礎前提，也是易被忽視的關鍵環節。施工前需對彎頭金屬基體進行噴砂處理，達到Sa2.5級標準，去除表麵鏽跡、油汙及氧化層，增加基體表麵粗糙度，提升粘接劑的附著力。處理後需用無水乙醇快速擦拭清潔，避免粉塵殘留，且需在2小時內完成貼片施工，防止基體二次氧化。同時，陶瓷貼片需提前用酒精擦拭，去除表麵脫模劑與粉塵，確保粘接麵潔淨幹燥，為後續粘接築牢基礎。

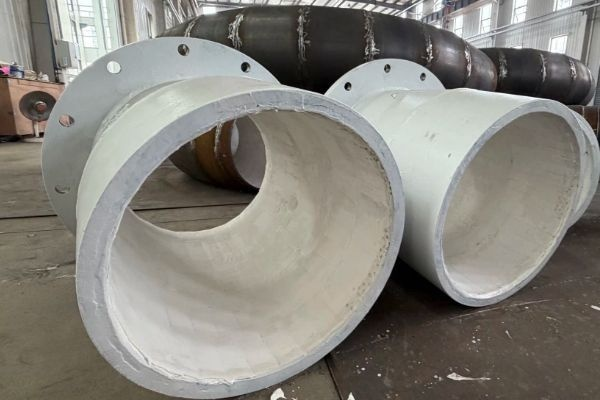

粘接工藝與結構加固是防脫落的核心保障。需根據工況溫度、磨損強度，選用適配的專用粘接劑，常溫工況可選用環氧樹脂膠，高溫工況則選用改性環氧或複合膠，嚴格按比例調配並攪拌均勻，現配現用避免固化失效。塗膠需均勻，厚度控製在0.5-1mm，貼片時逐片壓實，排出膠層氣泡，采用錯縫排布分散衝刷應力，同時預留0.5-1mm伸縮縫，規避熱脹冷縮產生的應力開裂。高衝擊部位可搭配機械錨固，形成“粘接+機械固定”雙重防護，進一步提升牢固度。

附錄：采購高頻疑問解答

Q：陶瓷貼片耐磨彎頭防脫落工藝的核心要點是什麽？

A：核心要點是基材預處理到位、粘接劑選型適配、施工規範操作，搭配錯縫排布與機械錨固雙重防護，規避氣泡殘留、熱應力開裂等問題。

Q：基材預處理不徹底會導致什麽問題？

A：會導致粘接劑附著力不足，後期使用中易出現膠層空鼓、陶瓷貼片整片脫落，大幅縮短彎頭使用壽命，增加運維成本。

Q：不同工況如何選擇粘接劑？

A：常溫工況選用環氧樹脂膠；150-260℃高溫工況選用改性酚醛環氧膠；強衝擊、潮濕工況可選用增強韌性的專用膠，搭配底塗劑提升附著力。
